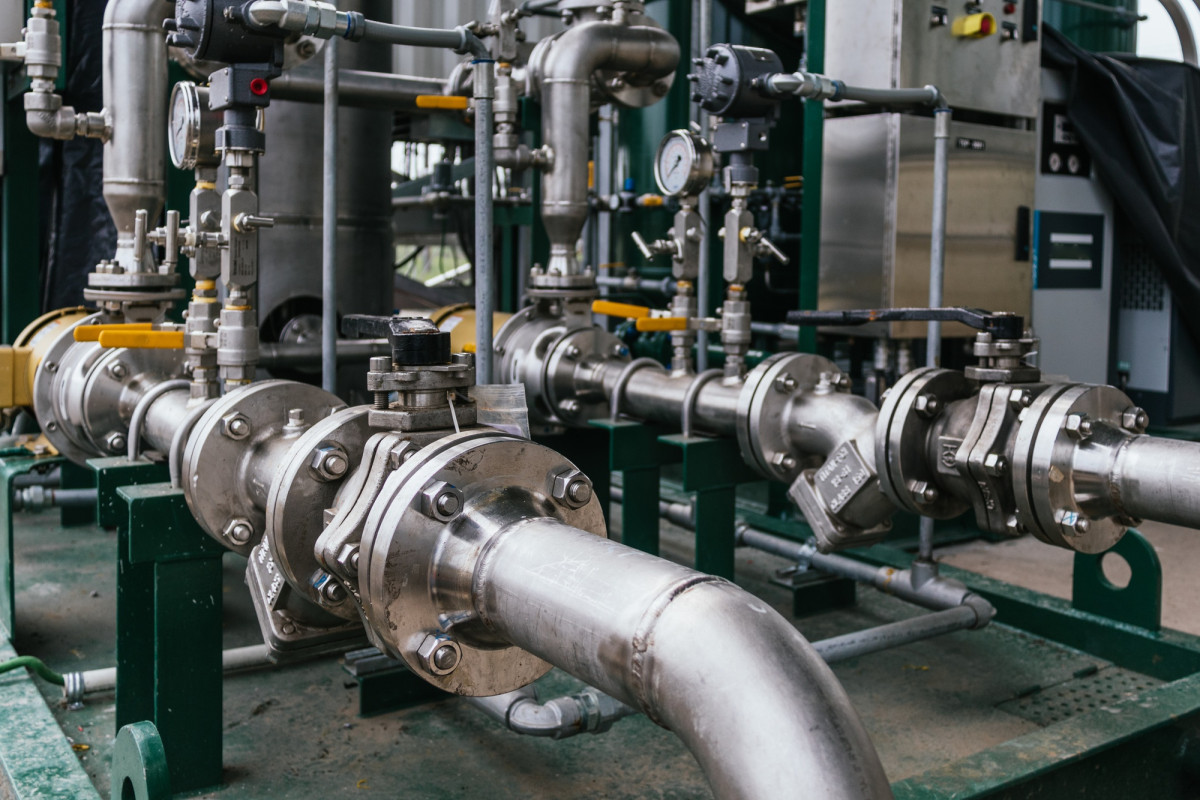

Пневмопривод или электропривод: выбор исполнительного механизма для криогенной отсечки
В отличие от систем пассивной механической защиты, рассмотренных нами в разделе «Безопасность СПГ», в данном блоке мы переходим к вопросам активного управления и диагностики исполнительных устройств.
Одной из ключевых дилемм при проектировании систем отсечки на криогенных объектах является выбор типа привода для запорной арматуры. Ошибка в выборе между пневматическим и электрическим исполнительным механизмом может привести к невозможности экстренного перекрытия линии в случае аварии или к выходу системы из строя из-за критического обмерзания узлов управления.
Техническая суть и причины
Главная задача отсечного клапана в криогенной среде — мгновенная герметизация участка магистрали.
- Электроприводы (ЭП) используют многоступенчатую редукторную передачу и электродвигатель. Их основная проблема в криогенике — высокая инерционность и сложность обеспечения функции Fail-Safe (автоматический переход в безопасное состояние при потере питания). Для реализации экстренного закрытия требуются дорогостоящие блоки бесперебойного питания или встроенные аккумуляторы, надежность которых резко падает при низких температурах.
- Пневмоприводы (ПП) работают на энергии сжатого воздуха. Они конструктивно проще и позволяют реализовать функцию безопасности за счет потенциальной энергии сжатой возвратной пружины (принцип «воздух открывает — пружина закрывает»).
Риски и ошибки эксплуатации
Типовая ошибка — игнорирование фактора времени срабатывания (Full Stroke Time). В системах противоаварийной защиты (ПАЗ) задержка в 5–10 секунд, характерная для многих электроприводов, может быть критической. Пневматика же способна обеспечить полное закрытие клапана за 1–2 секунды.
Другой риск связан с взрывозащитой. КриоАЗС и терминалы СПГ — это зоны повышенной взрывоопасности (Ex). Обеспечение взрывозащиты электропривода требует сложной сертификации оболочки и защиты кабельных линий. Пневмопривод по своей природе искробезопасен, так как в его конструкции нет токоведущих частей непосредственно на узле управления потоком.
Инженерное решение
Для ответственных узлов отсечки СПГ мировым стандартом является применение пневматических приводов четвертьоборотного или линейного типа. В системах ПАЗ выбор пневмопривода упрощает достижение требуемого уровня функциональной безопасности (SIL), поскольку функция аварийного закрытия реализуется механически, без зависимости от стабильности электросети или программного обеспечения.
Логика выбора строится на трех факторах:
- Безопасность (Fail-Safe): При обрыве линии питания или потере сигнала пружина мгновенно возвращает затвор в положение «закрыто», предотвращая разлив продукта.
- Работа при сверхнизких температурах: Важно понимать, что сам пневмопривод размещается вне зоны прямого контакта с криогенной средой, а удлинённый шток клапана (боннет) обеспечивает вынос уплотнений в зону допустимых температур. Это гарантирует сохранение эластичности сальника и работоспособность привода.
- Крутящий момент: Пневматика обеспечивает высокий «срывающий» момент, необходимый для открытия клапана, который мог подвергнуться микро-обмерзанию в закрытом состоянии.
Решение:
Для систем аварийного отключения (ESD) рекомендуется использовать криогенные клапаны с пневмоприводом, укомплектованные соленоидными распределителями во взрывозащищенном исполнении. Это сочетает скорость пневматики и надежность цифрового управления.
Техническое решение Sigmatrix
Для автоматизации криогенных линий Sigmatrix предлагает комплексные узлы в сборе, протестированные на быстродействие:
|
Тип привода / Оборудование |
Назначение и параметры |
Ссылка |
|---|---|---|
|
Пневмоприводы линейного или четвертьоборотного типа |
Отсечка СПГ; функция Fail-Safe; время срабатывания <2 сек. |
|
|
Отсечные криогенные клапаны |
Герметичность класса А; Т до -196 °C; DN до 200 |
|
|
КИП и автоматика |
Интеллектуальные соленоиды и датчики положения (Ex-исполнение) |
Обеспечение герметичности таких узлов при контакте с жидкой фазой подробно разобрано в статье «Герметичность обратной арматуры при сверхнизких температурах: минимизация утечек».
FAQ
1. Можно ли использовать электропривод, если на объекте нет сети сжатого воздуха?
В таком случае допускается установка электроприводов со встроенными суперконденсаторами или пружинным возвратом. Однако их стоимость и габариты будут значительно выше пневматических аналогов при сопоставимых показателях надежности.
2. Как предотвратить замерзание пневмопривода при эксплуатации зимой?
Основная причина отказа — влага в воздухе. Для корректной работы требуется установка блока подготовки воздуха (фильтр-регулятор-осушитель) непосредственно перед приводом. Сами механизмы Sigmatrix адаптированы к работе при низких температурах окружающей среды.
3. Что такое уровень функциональной безопасности SIL и почему он важен?
SIL (Safety Integrity Level) — это показатель вероятности отказа системы безопасности. В проектах СПГ использование пневматики с пружинным возвратом позволяет легче подтвердить соответствие высокому уровню SIL 2 или SIL 3 для критических узлов отсечки.
